Lieu d'origine: | Guangdong, Chine (continentale) |
---|---|
Nom de marque: | OPTFOCUS |
Certification: | ROHS |
Numéro de modèle: | OFS-FTH-324B |
Quantité de commande min: | 5 pièces |
Prix: | negotiated |
Détails d'emballage: | 315*275*96 MILLIMÈTRE |
Délai de livraison: | 5-8 jours ouvrables après le paiement reçu |
Conditions de paiement: | L/C, T/T, Western Union, Paypal |
Capacité d'approvisionnement: | 10000 PCs par mois |
Perte par insertion: | IL≤0.3dB (type de PC) ; IL≤0.3dB (type de RPA) | La température fonctionnante: | - 40°C | + °C 70 |
---|---|---|---|
Perte de retour: | RL≥40dB (type de PC) ; RL≥50dB (type d'UPC) ; RL≥60dB (type de RPA) | Compatibilité: | ≤0.2dB |
Température de stockage: | - 40°C | + °C 70 | Humidité fonctionnante: | 90% ou moins (+ °C) 30 |
Pression atmosphérique: | kpa 62 | kpa 106 | ||
Surligner: | boîte de fibre optique d'arrêt,Boîte de terminaison optique |
1, température de fonctionnement : -40 OC -60 OC.
2, humidité environnementale : 90% à 30 OC.
3, la pression atmosphérique : 62kPa-106kPa
Taille : 315*275*96MM
Joint tricâble, joint pour PG16, petit joint pour PG13.5
1 : Résumé

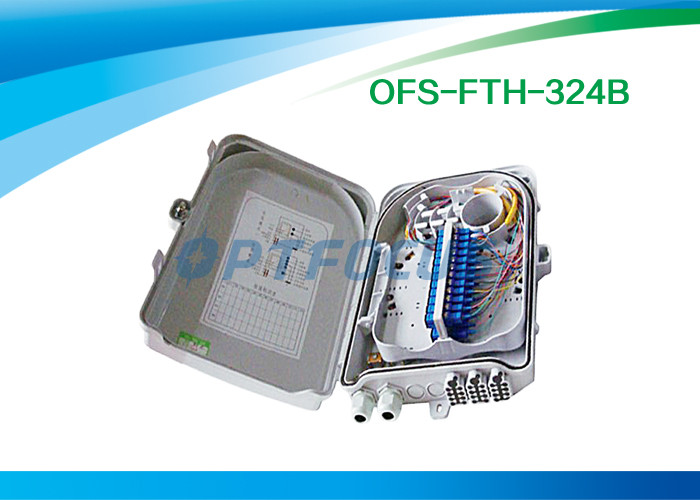

Le câble de série d'OFS-FTH-324B fait la boîte fine appropriée au réseau de fibre optique d'accès du câble blindé et une ligne point de peau de joint de câble à l'utilisation. Le coffret est fait en accrocher ou installation de tige d'étreinte, approprié à la scène d'intérieur et extérieure de l'utilisation deux ; Par le type de Sc adaptateur optique de fibre et connecteur rapide sur le câble blindé de périmètre et une ligne de peau entre la jonction de câble et l'établissement du programme.
2 : les indicateurs de performance
La température fonctionnante | -°C 40 | + °C 70 |
Température de stockage | -°C 40 | + °C 70 |
Humidité fonctionnante | 90% ou moins (+ °C) 30 |
Pression atmosphérique | kpa 62 | kpa 106 |
Résistance d'isolation |
dispositif de mise à la terre et la résistance d'isolation entre parties métallurgiques de moins de 2 x104m Ω/500 v (C.C) |
Tenue de tension |
pièces métallurgiques de dispositif et de logement de mise à la terre entre voltagewithstand pas moins de 3000 v) (de C.C/1 minute |
Perte par insertion | IL≤0.3dB (type de PC) ; IL≤0.3dB (type de RPA) |
Perte de retour | RL≥40dB (type de PC) ; RL≥50dB (type d'UPC) ; RL≥60dB (type de RPA) |
Compatibilité | ≤0.2dB |
3 : déclaration de fonction
Le coffret est fait de plastiques ignifuges de haute qualité d'ingénierie, avec bon scellant la représentation et l'altération superficielle par les agents peut, approprié à la tenture d'intérieur et extérieure, utilisation d'installation de tige de prise, niveau de protection du niveau IP55 ;
La ligne spéciale câble de peau à position fixe, assurent à ligne retirée force fixe par câble de peau moins de vingt n ;
Ayez le connecteur rapide spécial passant le trou, ligne câble le connecteur rapide que terminal peut être dans la boîte, opération rapide terminale de peau de connecteur plus commode ;
Le câble blindé fiable protection et dispositif de mise à la terre dans, fixes, de dépouillements, la plupart des 4 fixes enracinent le câble blindé extérieur, qui est équivalent à deux intégrés dans 2 sur la boîte de cable connecteur ;
Le siège multifonctionnel de protection de soudure, peut rencontrer et creuser des froids placé ou 24 d'enveloppe de protection de soudure de noyau après que le fils ait été demande ;
La conception de structure d'aileron, utilisation entièrement rationnelle de l'espace de logement, pleine fibre de garantie assez de rayon de cintrage, une réservation plus commode d'utilisateur la fibre superflue droite et raisonnable vont cheminement de fibre ;
Série d'OFS-FTH-324B de produits utilisant le même cas, par la configuration de l'ajustement, afin de répondre aux différentes exigences de la fonction.
4 : liste de produit
Numéro de série |
nom |
type |
Caractéristiques du produit |
1 |
Le câble fait la boîte fine |
OFS-FTH-324B-1 |
Le câble fait la fonction fine, les la plupart dans le noyau de la fin 24, soudure et le noyau, n'emballent pas le shunt léger
|
2 |
Le câble fait la boîte fine |
OFS-FTH-324B-2 |
La fonction spectrale, a mis 1 1 type shunt ou deux de la prise x16 de lumière 1 type diviseur optique de la prise x8
|
